 – наиболее традиционный источник теплоты для нашей страны. Издревле печное отопление устанавливалось в домах, создавало теплую и комфортабельную атмосферу для проживания, коей невозможно достичь другими способами. И сегодня, несмотря на активное развитие и становление различных систем обогрева, печи с водяным отоплением остаются такими же востребованными и популярными.

Тепловой агрегат, подключенный к обогревательной схеме дома

Тепловой агрегат, подключенный к обогревательной схеме дома

Печное отопление и водяной контур: особенности объединения

Печь для для водяного отопления в наше время названа наиболее универсальным и доступным решением проблемы с обогревом любого загородного жилья. За счет хорошей теплоотдачи, а также активной циркуляции горячей воды, удается обеспечить быстрое распространение тепла по всем помещениям объекта недвижимости.

От традиционной  агрегат для водяного отопления отличается наличием системы циркуляции теплоносителя и радиаторами отопления, куда и поступает тепло от сгорания топлива. Эта характерная черта выводит печь водяным с отоплением на абсолютно новый уровень, избавляет от различных «врожденных» дефектов (быстрое остывание, неравномерное распределение теплоты) печного обогрева. Кроме того, удается еще и существенно снизить расходы на топливо, ускорить нагрев помещения.

В качестве теплоносителя печь водяного отопления для дома использует дистиллированную воду. Но, если в регионе предполагается существенное снижение температур в холодное время года, то важно защитить воду от замерзания – сделать это можно при помощи специальных присадок.

Традиционная конструкция водогрейной печки для системы обогрева

Традиционная конструкция водогрейной печки для системы обогрева

Совет. Помимо дистиллированной воды производители современного печного оборудования для водяного отопления рекомендуют еще и использовать антифризы. Такие универсальные теплоносители полностью исключат вероятность замерзания системы даже при самых сильных морозах.

Регистр – «сердце» печей с водяным отоплением

Как уже оговаривалось ранее, печь для водяного отопления дома отличается от истинно «русского» традиционного теплогенератора наличием водогрейного контура. В роли такого теплообменника чаще всего выступают регистры – устанавливаются они непосредственно в топке печи.

Основное достоинство, которое отличает подобный «змеевик» — печь для водяного отопления можно смело подключить к традиционной схеме обогрева объекта недвижимости. Другими словами, после установки регистра печь сразу же превращается в полноценный и функциональный котел, производительность и эффективность которого будет на порядок выше. Собственно, также снизится потребление и расход топлива, ведь подобные агрегаты имеют современную и продуманную конструкцию.

Кладка теплогенератора для водяной схемы в загородном доме

Кладка теплогенератора для водяной схемы в загородном доме

Конструкция регистра для установки в печь для дома с водяным отоплением довольно простая, но одновременно имеет свои особенности. Так, например, традиционный вариант состоит из металлических труб либо листовой стали (толщина не менее 3-5 мм), сваренных между собой. В регистре есть несколько зон, каждая из которых имеет свои особенные функции, обеспечивает бесперебойную и качественную работу системы обогрева.

Совет. Теплообменник можно изготовить для уже установленной в доме печи – достаточно просто знать особенности ее конструкции и, исходя из таких данных, выбрать определенный вариант регистра.

Монтаж печей для водяного обогрева дома

Современные печи для водяного отопления дома можно увидеть в нескольких вариантах исполнения:

  1. Сложенная «с нуля» печь для отопления дома с водяным отоплением, которая полностью соответствует габаритам теплообменника;
  2. Установка регистра своими руками в водяные отопительные печи.
Конструкция типового регистра для обеспечения теплообмена

Конструкция типового регистра для обеспечения теплообмена

Нельзя не отметить, что водяное отопление от печи своими руками, созданное согласно второму варианту, будет намного более сложным и затратным, как по финансам, так и по времени. Змеевики и все элементы системы теплообмена придется делать в зависимости от размеров топки существующей печи, что не совсем удобно.

Тем не менее, даже если воспользоваться первым способом и сделать водяное печное отопление, важно учесть некоторые важные моменты, а именно строго следить за выполнением некоторых требований:

  • Внутренние размеры тепловой рубашки. Минимальным значением считается 4 мм – если пренебречь этим требованием, то вода в системе будет попросту закипать, доставляя массу неприятностей, не обеспечивая нужного уровня обогрева;
  • Толщина стенок должна быть не менее 3-5 см. В противном случае, возможно, их прогорание и, как следствие, выход из строя системы обогрева, дорогостоящая замена всего регистра с полным разбором генератора теплоты;
  • Тепловой зазор между теплообменником и стенкой. Зачастую, достаточно 1-1,5 см для того, чтобы гарантировать достаточное расширение регистра без вреда для конструкции обогревателя.

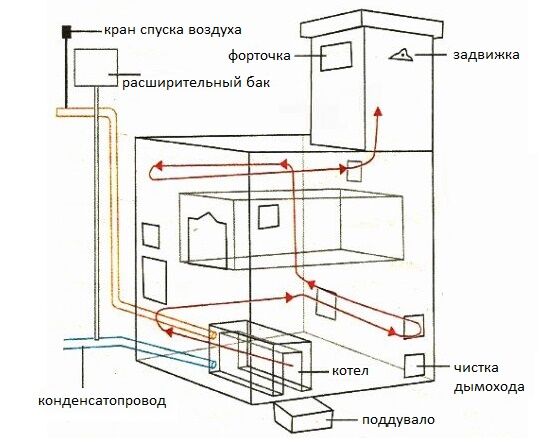

Схема подключения печки к системе обогрева объекта

Схема подключения печки к системе обогрева объекта

Какой вид у современного печного водяного обогрева

Схема работы печки для дома с водяным отоплением практически аналогична обычному твердотопливному котлу. Единственное отличие заключается в том, что у т печки входное отверстие теплообменника находится несколько выше, нежели у традиционных генераторов теплоты. В то же время, учитывать данный фактор нужно обязательно, ведь от него во многом зависит разводка труб по помещению.

Следует отметить, что перед тем как сделать водяное отопление от печи нужно обязательно позаботиться об установке в системе расширительного бачка (можно заменить гидроаккумулирующей емкостью), а также обеспечить размещение всех труб под определенным уклоном с максимально возможным углом. Если потребуется (например, при больших размерах загородного дома или другого объекта) можно установить в систему отопления циркуляционный насос, повышающий эффективность прокачки теплоносителя.

Основные виды печей для обустройства водяного обогрева

  • Дровяной тепловой агрегат. Как можно судить по названию, в качестве основного топлива применяются дрова;
Дровяной водогрейный камин

Дровяной водогрейный камин

Совет. Дровяные печки не стоит эксплуатировать на максимальной мощности длительное время, иначе можно существенно сократить срок безотказной эксплуатации.

  • Булерьян. Отличается отсутствием отдельного регистра для обеспечения теплообмена – сам корпус позволяет нагревать теплоноситель. Также, предусмотрено конструкцией наличие специального отдела, где древесный газ дожигается, что повышает эффективность работы оборудования;
  • Чугунные тепловые агрегаты. Основная особенность – корпус изготовлен из чугуна, который хорошо аккумулирует тепло, отличается прочностью и надежностью. Водогрейная рубашка, как правило, изготавливается из листовой стали.

Способы регулировки температуры в печном отоплении

Если необходимо добиться регулировки температуры теплоносителя, нагреваемого печью с водяным отоплением, то сделать это довольно-таки просто. Та же печь Аква Бренеран предполагает сразу два основных способа:

  1. Увеличение количества сжигаемого топлива. Естественно, применяется в случае, когда нужно поднять температуру теплоносителя в системе до определенного комфортного значения;
Булерьян

Булерьян

  1. Использование заслонки поддувала. Прекрасный вариант регулировки, позволяет, как повышать, так и понижать интенсивность нагрева теплоносителя, регулировать температурные показатели в помещении;
  2. Установка циркуляционного насоса. Данный агрегат более эффективно прокачивает воду или антифриз по всей системе, обеспечивая качественный прогрев радиаторов и труб.

Преимущества и недостатки печного водяного обогрева

Что касается преимуществ, то их у каминного водяного обогрева имеется просто впечатляющий список. Среди наиболее значимых достоинств можно выделить:

  • Доступность и финансовая выгодность. Даже, несмотря на то, что придется повозиться с установкой водяной рубашки, печной обогрев будет намного дешевле, чем другая автономная система отопления;
  • Возможность использования тепловых агрегатов в комплексе  с другими схемами обогрева, как в качестве основных, так и в виде дополнительных частей.
Печи для водяных схем обогрева домов

Печи для водяных схем обогрева домов

  • Огромный выбор вариантов топлива. Водяное каминное отопление предполагает использование практически любого горючего, начиная от дров и заканчивая углем, торфом и отходами деревообработки (цена на них самая низкая). Как следствие, установить такой обогрев можно в любом уголке страны;
  • Стильный и оригинальный внешний вид, который впишется в интерьер любого загородного дома. Можно собственноручно создавать оригинальные изделия – как показывают видео и фото, выглядят они просто замечательно, особенно в сочетании с различными материалами облицовки.

Если рассматривать недостатки установки подобных тепловых генераторов в доме, то наиболее бросаются в глаза следующие факторы:

  • Более низкий показатель КПД, чем у тех же газовых или твердотопливных котлов;
  • Практически полное отсутствие системы автоматизированного управления. Как и сотню лет назад, регулировка температуры воздуха производится при помощи заслонки.
Кирпичный водогрейный камин

Кирпичный водогрейный камин

Итог

Современные печки для установки в систему водяного обогрева – превосходный выбор для любого объекта недвижимости, начиная от небольшой дачи и заканчивая большими загородными домами. Несмотря на более низкий КПД, чем у тех же твердотопливных котлов, нагрев помещения производится намного быстрее, теплоотдача эффективная и качественная.

Установка подобных агрегатов возможна в любом помещении дома. Они превосходно смотрятся как в большой гостиной (особенно, если выполнены в виде каминов), так и на кухне, где позволяют еще использовать тепло для приготовления пищи. Данная схема обогрева является доступной и выгодной альтернативой существующим вариантам отопления, возможностью сделать дом не просто теплым, но еще и создать в нем неповторимую атмосферу уюта и комфорта (узнайте также, ).
