Когда подшипник выходит из строя, он начинает «гудеть» на скорости. И значит, его надо менять. Замена переднего ступичного подшипника на Рено Логан состоит из двух действий: снимаем поворотный кулак, выпрессовываем ступицу и подшипник. Вторая операция – это и есть самое сложное. Проводить её надо с использованием специнструмента. Что касается . Снимается барабан просто, но вытащить из него подшипник будет нелегко. Рассмотрим все шаги по порядку.

Содержание

Самое простое – ступица задней оси

Будем  (можно ). Для этого:

  1. Фиксируем автомобиль на «ручнике», отвёрткой снимаем защитный колпак. Затем торцовым ключом «на 30» откручиваем гайку в центре; Заднее колесо Логан, крепление

    Здесь нужно большое усилие

  2. Ослабляем 4 винта, поднимаем кузов на домкрате и снимаем колесо. Отпускаем ручник (обязательно!);
  3. Осталось снять барабан, в центре которого находится подшипник. Тормозной барабан Логан, подшипник

    Операция завершена

Перед шагом 2 можно зафиксировать передние колёса. Для этого включается первая передача. Главное – не нажимать на педаль тормоза, пока барабан не установлен и не закреплён.

Замена подшипника

Чтобы удалить старый подшипник, сначала надо снять стопорное кольцо. Пользуйтесь щипцами.

Удалить подшипник, барабан Логан

Снимаем кольцо, выбиваем подшипник

Сам подшипник можно выбить, для чего барабан размещают плоской стороной вниз. Используйте, например, доску с круглой выемкой. Диаметр оправки, которая здесь понадобится – 49 мм.

Посадочное место под новый подшипник зачищают и смазывают (литол, циатим). Барабан должен «смотреть» плоскостью вверх. Запрессовку проводят с помощью оправки. При этом она может касаться только «внешнего» кольца подшипника.

Кто нарушит последнее требование, будет покупать ещё один подшипник. На первом шаге используются щипцы, предназначенные для стопорных колец. Главное – суметь вернуть «стопор» на место!

Подшипник в передней ступице

Процесс замены подшипника передней ступицы трудоёмкий и требует определенных знаний и навыков. Так, потребуется достаточно много инструмента: набор больших головок, отверток и ключей, а также средних размеров ломик и два домкрата. Стоит отметить, что процесс замены подшипника с АБС и без него почти ничем не отличается. Для машин без АБС отсутствует отверстие для датчика скорости.

На первом этапе снимают колесо: включают ручник и первую передачу, откручивают гайку ступицы (ключ «на 30»). Ослабляют четыре винта, а дальше задействуют домкрат.

Замена ступичного подшипника Рено Логан не обходится без того, чтобы снять подкрылок. Сначала снимите щиток бампера (два пистона и три самореза). Затем надо подобраться к точке, отмеченной стрелкой.

Подкрылки передние Логан, крепление

Все точки крепления подкрылков

Когда пистон в «важной точке» снят, пройдитесь по остальным элементам. Это – четыре самореза (1 и 2), два пистона спереди, а также саморез и пистоны возле брызговика.

Для снятия пластика понадобится ключ Torx (T20 и T30), а также плоская отвёртка.

В комплектациях с ABS дальше проводят действия: отключают разъём, выводят шнур из пазов (см. фото), отсоединяют и убирают датчик.

Датчик ABS Логан, крепление

Шнур нужно вывести из трёх пазов

Осталось снять поворотный кулак. Но эта операция – длительная.

Снимаем тормозные диски

Попробуем удалить колодки: сдвигаем скобу наружу, откручиваем гайку на нижнем пальце (ключ «на 13»), поднимаем скобу. Палец от проворачивания удерживают ключом «на 17».

Тормозные колодки Логан, снять

Долой колодки

Вынимаем колодки, дальше снимаем тормозной механизм. Для этого ключом «на 18» откручиваем два винта. Они удерживают механизм на кулаке.

Сняв тормозной механизм в сборе, его подвязывают к пружине. Дальше откручивают два винта, удерживающие диск (ключ Torx T40).

Чтобы диск не проворачивался, можно временно завернуть любой винт, на который крепится колесо. Между буртиком ступицы и винтом помещают клин.

Как снять поворотный кулак

От кулака нужно отсоединить наконечник рулевой тяги. Для этого ключом «на 21» ослабляют контргайку, придерживая сам наконечник за лыски (см. фото).

Наконечник рулевой тяги Логан

Долой наконечник тяги

Труднее всего будет выбить палец: ослабляем гайку ключом «на 16», а сам палец придерживаем ключом Torx T30. Затем молотком ударяем по торцу рычага. Надо выпрессовать палец полностью, а гайку откручивают в завершении.

По идее, замена ступичного подшипника Рено Логан проводится без снятия наконечника. Его только отсоединяют от кулака.

Переходим к рычагу подвески. позволяет с лёгкостью снять шпильку стабилизатора: ключом «на 13» отворачиваем гайку, придерживая шляпку ключом T40 (см. рис.).

Шаровая опора рычага Логан

Пользуемся только отвёрткой и ключом

Затем ключом «на 16» откручиваем гайку стяжного болта. «Стяжка» находится внизу, а «щёчки» этой стяжки можно разжать отвёрткой. Смысл – в том, чтобы вывести опору из кулака вниз.

Рекомендуется ослаблять винты на рычаге, которые фиксируют сайлентблоки. Нужны два ключа «на 18». Само действие проводят перед тем, как откручивать стяжной болт.

Осталось самое простое – откручиваем два винта на стойке. Для этого используется ключ «на 18».

Поворотный кулак и стойка Логан

Крепление поворотного кулака к стойке

Удаляем подшипник

С помощью тисков и тонкой оправки нужно будет выбить ступицу (см. рис.). При этом подшипник разрушается.

Ступица и кулак Логан

Старый подшипник будет разрушен

Затем внешнее кольцо подшипника выбивают из кулака. Но сначала снимают стопорное кольцо.

Рассмотрим все шаги по порядку:

  1. Разделяем ступицу и кулак (оправка d=36,5);
  2. Щипцами для стопорных колец вынимаем кольцо из выемки кулака;
  3. Используем оправку d=65, чтобы выбить внешнее кольцо.

Каждому шагу соответствует фото.

Ступица и кулак Логан

Избавились от подшипника наполовину

Теперь снимем лишнюю деталь с нашей ступицы.

Сначала снимают шайбу, закрывающую резиновый сальник. Дальше сдвигают кольцо подшипника, пользуясь молотком и зубилом.

Ступица Логан, снять подшипник

Долой вторую половину подшипника

На последнем этапе придётся использовать съёмник.

Монтаж подшипника

Сначала запрессовывается подшипник, затем устанавливается стопорное кольцо, и затем запрессовывают ступицу. При этом используют винтовой съёмник либо молоток и оправки.

Монтаж подшипника ступицы Логан

Советы для варианта с ABS

Для комплектаций с ABS существуют правила:

  • До монтажа подшипника устанавливают кольцо датчика. Лапки кольца «смотрят» внутрь;
  • Пазы 1 и 2 должны совпасть (см. фото);
  • Магнит на подшипнике должен «смотреть» внутрь кулака.

Что нужно сделать перед тем, как производится замена ступичного подшипника Рено Логан? Желательно очистить место посадки подшипника. Ступицу тоже надо подготовить: заусенцы, оставшиеся от зубила, стачивают надфилем. Обязательно наносят смазку (литол и т.д.).

Тонкости выполнения опрессовки

Съёмник ступичных подшипников Рено Логан выглядит так же, как съёмник для АЗЛК-2141. Чертёж представлен ниже.

Съёмник подшипников ступиц Логана

Специнструмент завода АЗЛК

При работе соблюдайте два правила:

  • Когда запрессовываете подшипник в кулак, на подшипник давит чашка 3 (72 мм);
  • Если идёт опрессовка ступицы, используется чашка 4 (62 мм).

Проставка в первом случае опирается на кулак. Во втором она давит на ступицу.

То же самое надо реализовать, работая оправками. Сначала оправка давит на «внешнее» кольцо, а при опрессовке ступицы – на «внутреннее». Сделаете наоборот, и подшипник разрушится.

Разновидности переднего ступичного подшипника на Рено Логан

На Рено Логан существует два вида подшипников – с АБС и без него.

Поэтому при выборе стоит знать, есть ли на автомобиле эта функция. Помимо заводского подшипника существует ряд аналогов, которые можно применять для установки на Рено Логан.

Оригинальный номер запчасти

  1. Артикул оригинального подшипника выглядит так – 6001547686. Это каталожный номер с функцией АБС и его стоимость составляет – 3400 руб.
  2. Если автомобиль не оснащён функцией АБС, то артикул выглядит следующим образом – 771205779. Стоимость составляет в среднем – 2250 рублей.

Аналоги

Существует ряд аналогов, которые можно и рекомендовано устанавливать на Рено Логан вместо оригинального заводского подшипника. Что же касается качества, то перечисленные ниже, ничем не уступают тем, что сделаны на заводе изготовителе.

Итак, сначала рассмотрим аналоги ступичного подшипника на Рено Логан с функцией АБС:

Наименование производителя Каталожный номер Средняя цена в руб. по РФ Dello 30600105470686 900 Denckermann W413279 1200 Master-sport 6561-SET-MS 1350 Automotor France ABR5580 1400 Breckner BK26004 1500 Bta H1R026BTA 1650 Asam 30454 1750 SCT SCP 6561 1750 Mapco 26150 1800 Hans Pries 700 546 755 2000 ABS 201127 2100 SNR XGB.41371.R00 2100 Kraft Automotive 4105029 2600 Optimal 701 837 3000 Stellox 43-28402-SX 3000 Febi 26887 3300 Ruville 5584 3600 SWAG 60 92 6887 6300

Таким образом, видно, что существует довольно много аналогов, которые можно установить вместо переднего заводского ступичного подшипника с АБС.

Теперь, рассмотрим список аналогов, которые без АБС:

Наименование производителя Каталожный номер Средняя цена в руб. по РФ Kamoka 5600006 850 Bta H1R006BTA 860 Febest DAC37720037-KIT 875 Dello 30770102050779 880 NK 753910 900 Cx CX 101 960 Denckermann W413235 1000 Kraft Automotive 4105125 1000 Starline LO 03596 1100 Breckner BK26001 1200 Master-sport 3596-SET-MS 1300 Meyle 16-14 309 0353 1300 ABS 200002 1300 Febi 05528 1300 Autlog RS1041 1300 Optimal 700 310 1300 Ashika 44-11001 1400 Denckermann W413088 1500 Ruville 5516 1600 SWAG 60 90 5528 1600 Coram CR016ZZ 3000

Аналогов заводского подшипника передней ступицы без АБС также очень много и есть с чего выбрать. Как видно с таблицы основная ценовая политика колеблется в районе 1300 рублей, что дешевле оригинальной детали.

Размеры подшипника передней ступицы

Иногда случаются случаи, когда невозможно купить подшипник и продавцы предлагают назвать размер, чтобы подобрать подходящий. 90% автомобилистов даже не знают, как он исчисляется и что такой критерий существует.

Также, некоторые производители предлагают каленые подшипники, которые имеют значительно высший ресурс использования. Стандартная деталь может проехать до 30 000 км, а вот каленый вариант – до 50 тыс. км.

Итак, размер переднего ступичного подшипника – 37х72х37 мм.

Таким образом, можно найти и подобрать аналог для установки на Рено Логан.

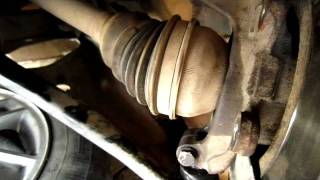

Все ошибки на одном видео: как забыли установить стопор при съёме ступицы
